Jaki przyrząd do połączeń kołkowych wybrać?

Przyrządy do połączeń kołkowych to  proste, ale niezwykle pomocne urządzenia przy wykonywaniu szybkich i trwałych połączeń w drewnie. Dla potrzeb artykułu wybraliśmy i porównaliśmy najczęściej spotykane na rynku polskim przyrządy do połączeń kołkowych o zbliżonej zasadzie działania: Wolfcraft 4640000, Wolfcraft 4645000, Silverline, Narex 872100 W innym artykule osobno zostaną porównane trzy różne typy urządzeń marki Wolfcraft: przyrząd do połączeń kołkowych 4640000, przyrząd do połączeń kołkowych 4675000, listwa do połączeń kołkowych 4650000.

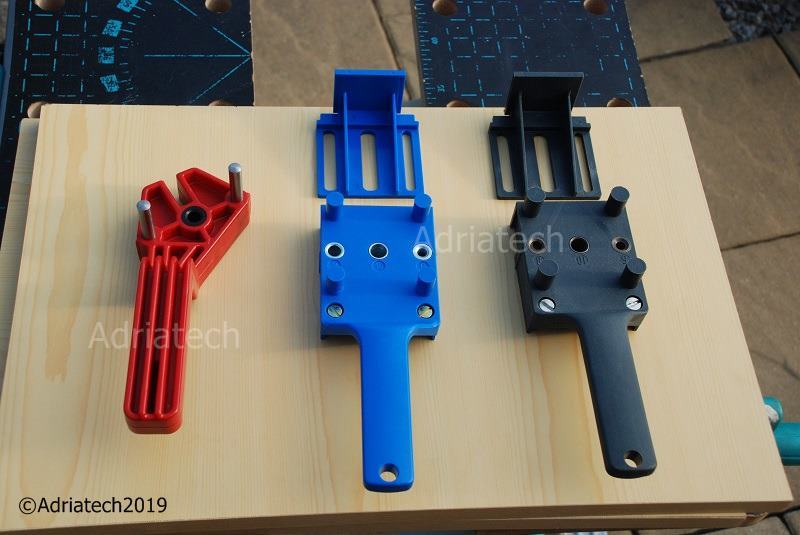

Od lewej Narex 872100, Silverline, Wolfcraft z zestawu 4645000.

Jednym z najbardziej wygodnych w użytkowaniu jest przyrząd do połączeń kołkowych marki Wolfcraft 4640000. Główne jego zalety to duża precyzja i łatwa obsługa niezależnie od rodzaju wykonywanego połączenia (narożnikowego, typu T, czołowego).

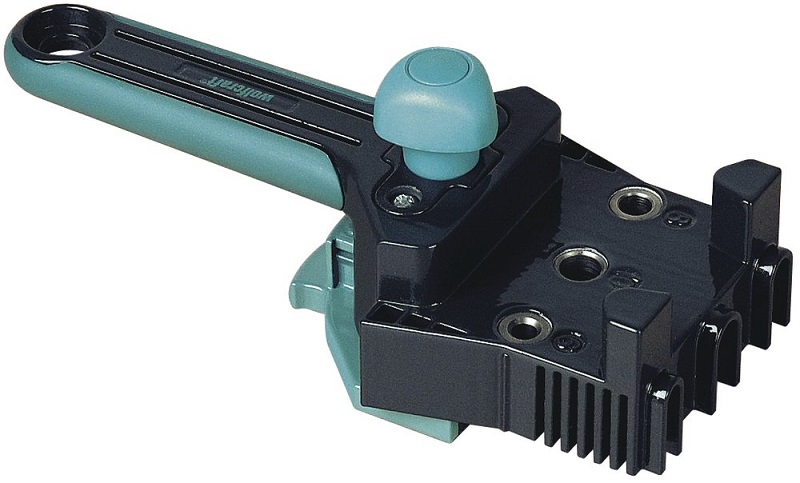

Wolfcraft 4640000

Budowa i zastosowanie przyrządu do połączeń kołkowych

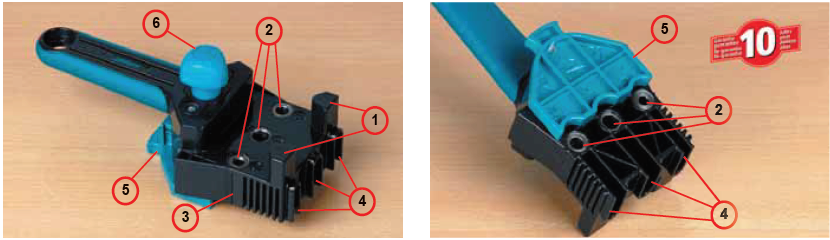

Narzędzia do wykonywania otworów pod kołki mogą być zwykle wykorzystywane do łączenia desek lub płyt o grubości do 30 mm. Zasada działania wszystkich opisywanych przyrządów jest podobna. Deska podczas wykonywania połączenia kołkami blokowana jest między bolcami centrującymi (1), dzięki czemu otwory pod kołki zawsze znajdują się dokładnie po środku krawędzi deski.  Jest to ogromna zaleta, gdyż dzięki temu nie trzeba wykonywać precyzyjnych pomiarów. Należy jednak pamiętać, iż zaleta ta może przekształcić się w wadę, jeśli będzie nam zależało na umiejscowieniu kołków poniżej środka krawędzi, tak aby zwiększyć maksymalne obciążenie deski.

Podczas wiercenia wiertło prowadzi się przez jedną z trzech tulei (2) o średnicach 6,8,10 mm - w zależności od średnicy wybranych do wykonania połączenia kołków. Przyrząd należy zablokować z wykorzystaniem bolców centrujących na krawędzi deski w taki sposób, aby w osi tej krawędzi znalazła się tuleja o wybranej średnicy. Do dopasowania otworów przeciwległych służą rowki prowadzące (4) w które wprowadza się kołek zamocowany w pierwszej z łączonych desek lub płyt. Ruchomy ogranicznik (5) jest regulowany za pomocą śruby mocującej(6) i umożliwia ustawienie odległości wykonania otworu od krawędzi deski.

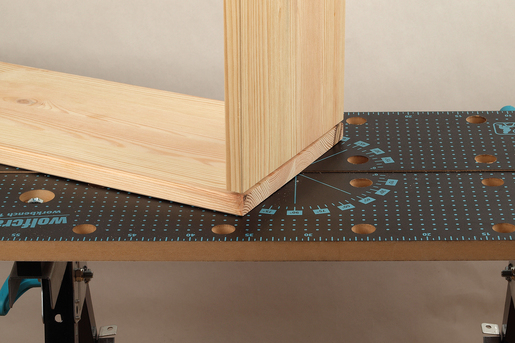

Wykonywanie połączeń narożnikowych z użyciem przyrządu do połączeń kołkowych

Ustawiamy ogranicznik głębokości wiercenia na wiertle, uwzględniając grubość deski i długość kołka.

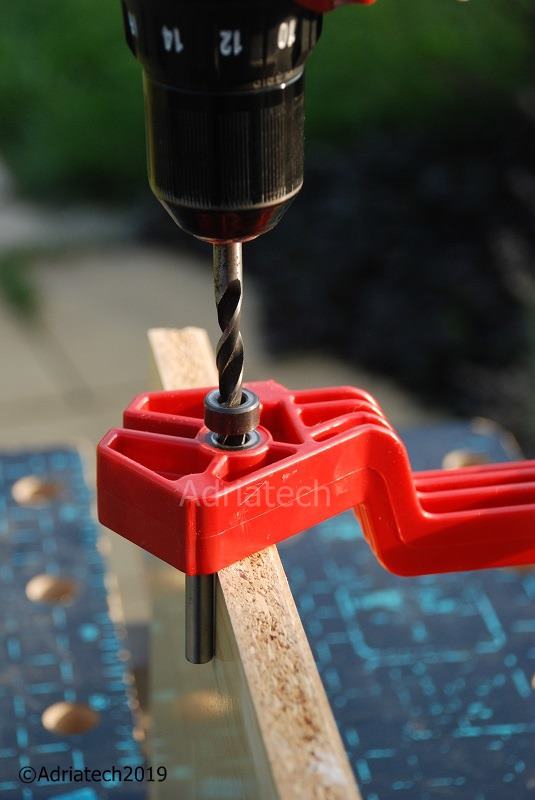

Nakładamy przyrząd na przednią krawędź ustawiamy deskę tak, aby zaklinować ją pomiędzy bolcami centrującymi. Poniżej zdjęcia z przyrządami Narex i Sillverline.

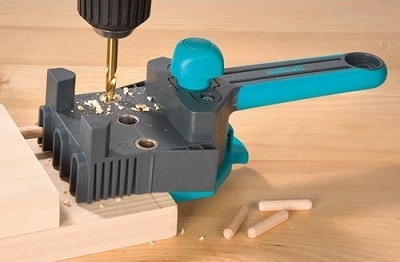

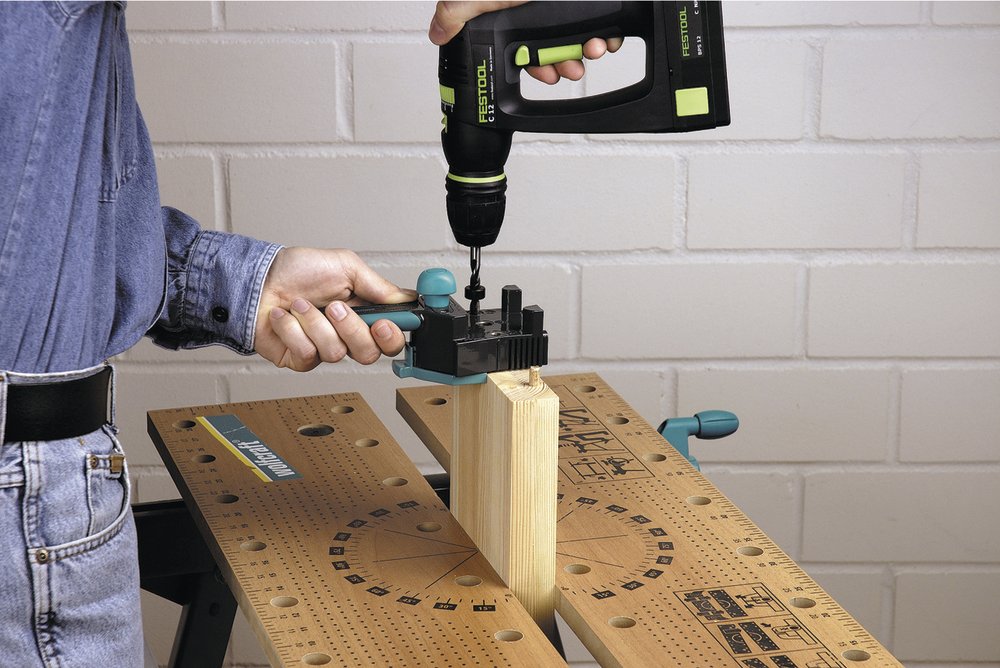

Nawiercamy otwory czołowe w desce.

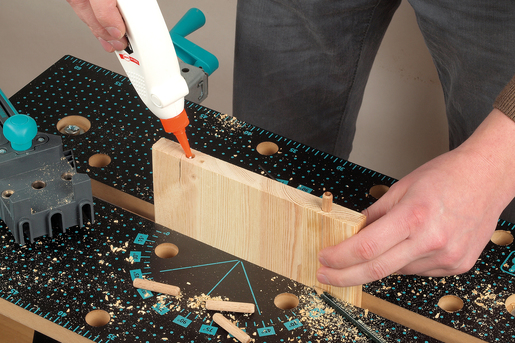

Przed nawierceniem otworów przeciwległych należy zamontować kołki w otworach czołowych przy użyciu kleju.

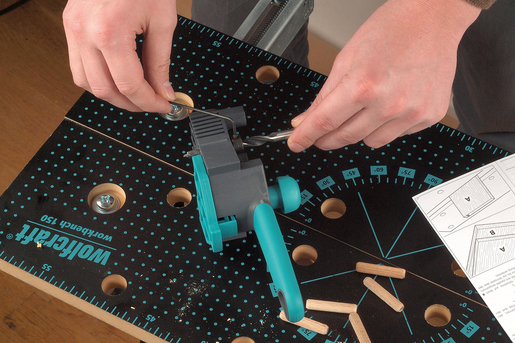

W celu nastawienia ogranicznika pod konkretny kołek należy odkręcić śrubę mocującą i włożyć kołek do stalowej tulei będącej elementem urządzenia.

Następnie przesunąć ogranicznik w kierunku deski i zabezpieczyć go dokręcając śrubę mocującą. Teraz ogranicznik jest nastawiony dokładnie na środek kołka/deski.

Następnie należy nałożyć deskę czołową z kołkami, na deskę, która będzie nawiercana i ustawić przyrząd tak, aby kołki wsunęły się w rowki prowadzące, W tym momencie ruchomy ogranicznik styka się mocno z krawędzią dolnej deski.

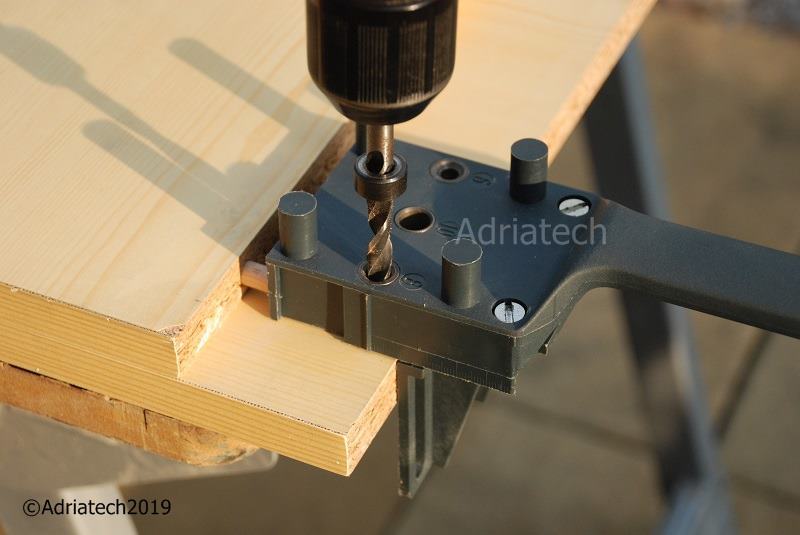

Powyżej przyrząd 4640000, z lewej z zestawu 4645000

Połączenia typu T z użyciem przyrządu do połączeń kołkowych

W przypadku tworzenia połączeń w kształcie litery T przyrząd używany jest bez kątowego ogranicznika.

Aby wykonać połączenie typu T należy zaznaczyć środek deski poprzecznej na desce bocznej i zamocować nieruchomo deskę poprzeczną w odstępie 40 mm.

Nałożyć przyrząd tak, aby kołki wsunęły się w rowki prowadzące, wywiercić otwory i skleić deski.

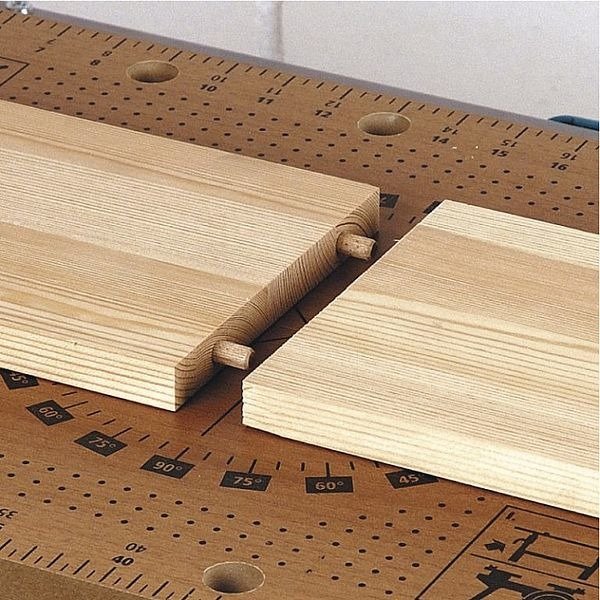

Połączenia czołowe z użyciem przyrządu do połączeń kołkowych

Przyrząd do połączeń kołkowych umożliwia także wykonanie precyzyjnych połączeń czołowych. Aby wykonać połączenie czołowe desek należy przesunąć ogranicznik kątowy w kierunku boku deski i dokręcić śrubę.

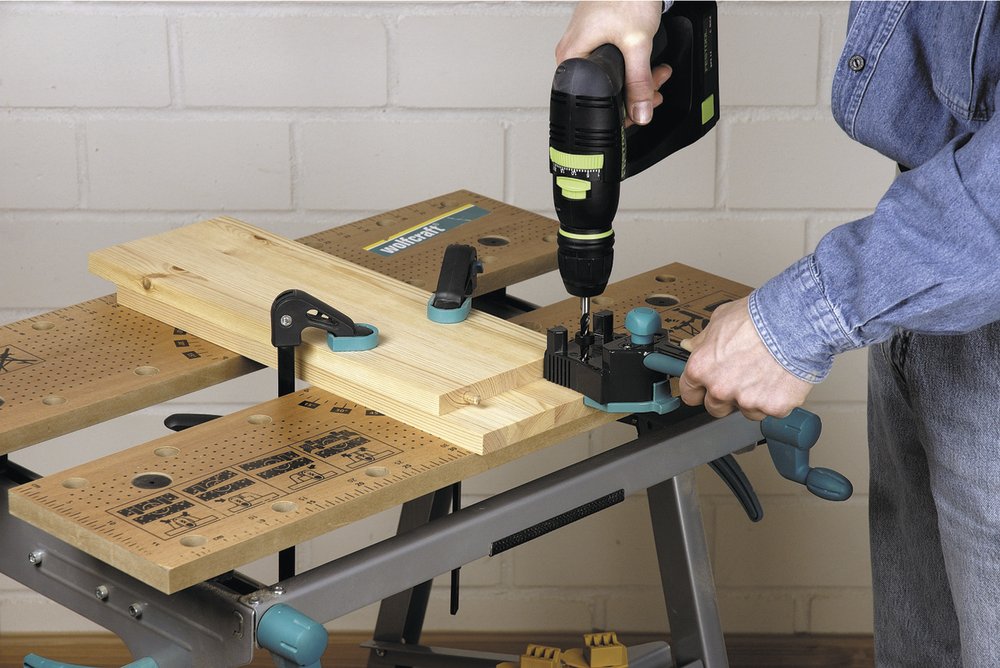

Obydwie deski zamocować w stole roboczym. Nałożyć przyrząd tak, ab kołki wsunęły się w rowki prowadzące i wywiercić otwory.

Który przyrząd do połączeń kołkowych wybrać?

Wśród wielu dostępnych przyrządów do połączeń kołkowych  trudno wybrać ten najwłaściwszy i wygodny w użytkowaniu. Przetestowaliśmy cztery z nich.

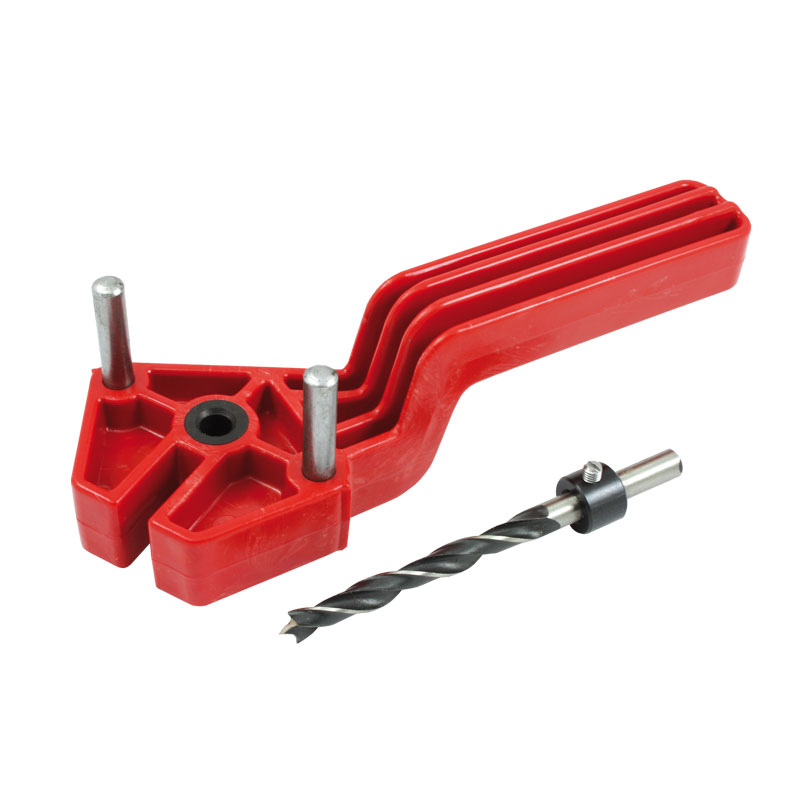

1.    Przyrząd do połączeń kołkowych Narex. Umożliwia on wykonywanie połączeń wyłącznie o średnicy 8 mm. Nie ma zintegrowanego ogranicznika. Do przyrządu dołączone zostało wiertło w rozmiarze 8 mm oraz ogranicznik głębokości wiercenia. Przyrząd służy do wykonywania połączeń narożnych.

Narex 872100

2.    Przyrząd do połączeń kołkowych Silverline. Umożliwia on wykonywanie połączeń kołkami o średnicach 6,8,10 mm. Ma wbudowany ogranicznik kątowy. W celu jego regulacji należy użyć wkrętaka. Przyrządem można wykonywać wszystkie rodzaje połączeń kołkowych (narożne, czołowe i T).

1.    Przyrząd do połączeń kołkowych Wolfcraft 4640000. Umożliwia on wykonywanie połączeń kołkami o średnicach 6,8,10 mm. Jako jedyny ma wmontowaną śrubę mocującą, która pozwala na regulację położenia ogranicznika bez użycia innych narzędzi.  Służy do wykonywania wszystkich rodzajów połączeń kołkowych (narożne, czołowe i T).

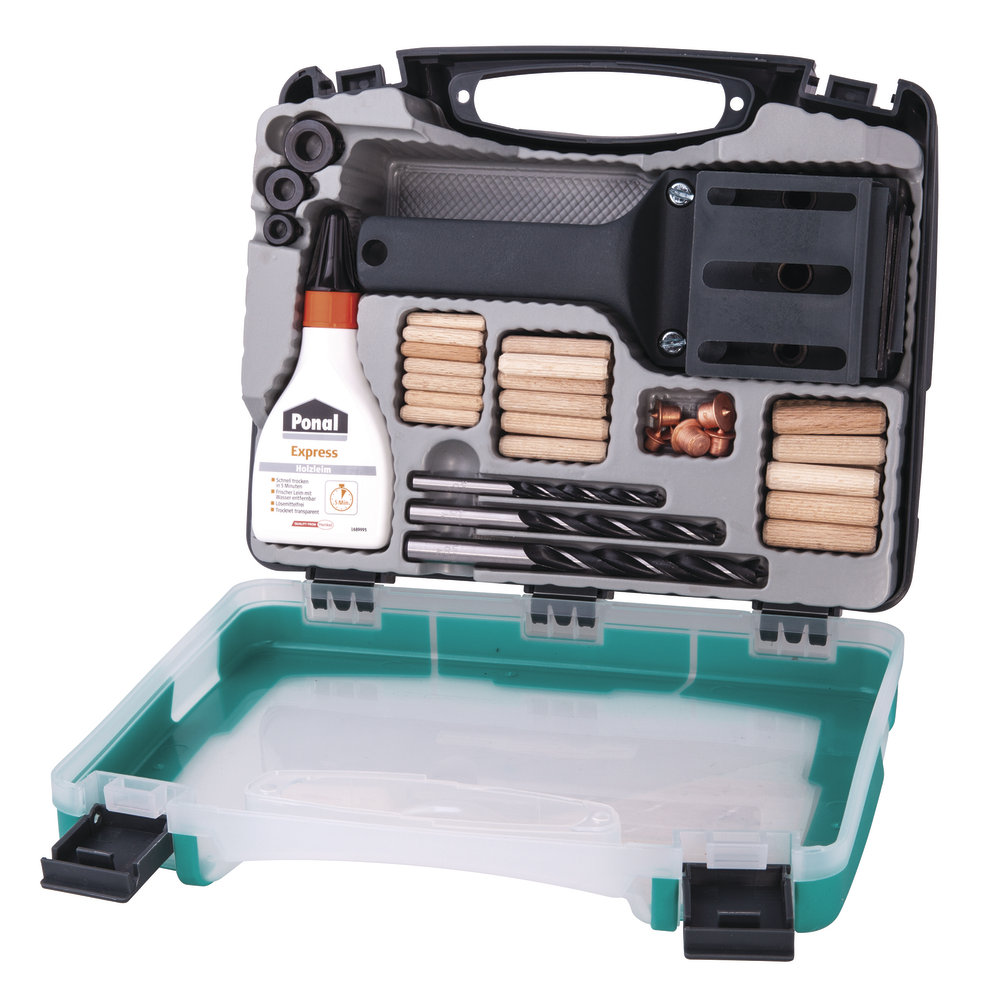

2.   Przyrząd do połączeń kołkowych Wolfcraft 4645000. Umożliwia on wykonywanie połączeń kołkami o średnicach 6,8,10 mm. W zestawie znajdują się dodatkowo kołki 6,8,10 mm, klej montażowy do drewna, wiertła do drewna, znaczniki, ograniczniki głębokości do drewna. Ma wbudowany ogranicznik kątowy. W celu jego regulacji należy użyć wkrętaka. Przyrządem można wykonywać wszystkie rodzaje połączeń kołkowych (narożne, czołowe i T).

Wolfcraft 4645000

Naszym zdaniem najwięcej zalet posiada przyrząd 4640000 marki Wolfcraft. Nie tylko pozwala on wykonać wszystkie połączenia, ale też ma wygodne pokrętło regulujące ogranicznik. Jest więc najbardziej uniwersalnym z wszystkich przyrządów przez nas testowanych i najbardziej komfortowym w użytkowaniu. Każdy z przyrządów pozwala w prosty sposób nawiercić otwory pod kołki dokładnie osiowo. Należy jednak zaznaczyć, iż wszystkie przyrządy tego typu nie gwarantują idealnej precyzji, gdyż wykonujący połączenie trzyma urządzenie w jednej ręce, a w drugiej wkrętarkę, którą wykonuje otwór. Przy małej wprawie może to spowodować drobne przesunięcie nawiercanego otworu. Efektu tego unikniemy wykorzystując inne przyrządy, które można przymocować ściskami: listwę do połączeń kołkowych Wolfcraft 4650 lub zestaw do połączeń kołkowych Wolfcraft 3750 mocowany śrubami zaciskowymi.

W innym artykule osobno zostaną porównane trzy różne typy urządzeń marki Wolfcraft: przyrząd do połączeń kołkowych 4640000, przyrząd do połączeń kołkowych 4675000, listwa do połączeń kołkowych 4650000.

Źródło: opracowanie własne na podstawie testów własnych oraz materiałów firmy Wolfcraft,

Zdjęcia: Wolfcraft GmbH, Narex oraz zdjęcia własne
